浅谈不同透气设备测试为何存在差距

作者:
张锡诚
2021/03/29 13:16
浏览量
【摘要】:
浅谈不同透气设备测试为何存在差距

界定透气材料透气性即透气量的大小,通常借助于透气测量系统或设备,透气量有多种计量单位,这里以其中一种为例进行说明,在一定气压即压差条件下单位面积单位时间内透过透气材料的气体的容积来进行表示的,数值的大小即表示透气量的大小,即透气性的高低。以ml/cm2/min为例。

标题所述,那为何不同的透气设备测试同款材料得出的透气量结果会不同呢,这之间的差距,抛开测量设备不同型号,不同方式及不同的测试条件间存在不同差距。只针对类似测试条件的,同款材料、相同面积、相同条件下,分别由A公司A型号的设备、B公司B型号的设备,和C公司C型号的设备分别测得的结果是假设是a ml/cm2/minb ml/cm2/minc ml/cm2/minabc这个差距产生的原因在哪里呢?

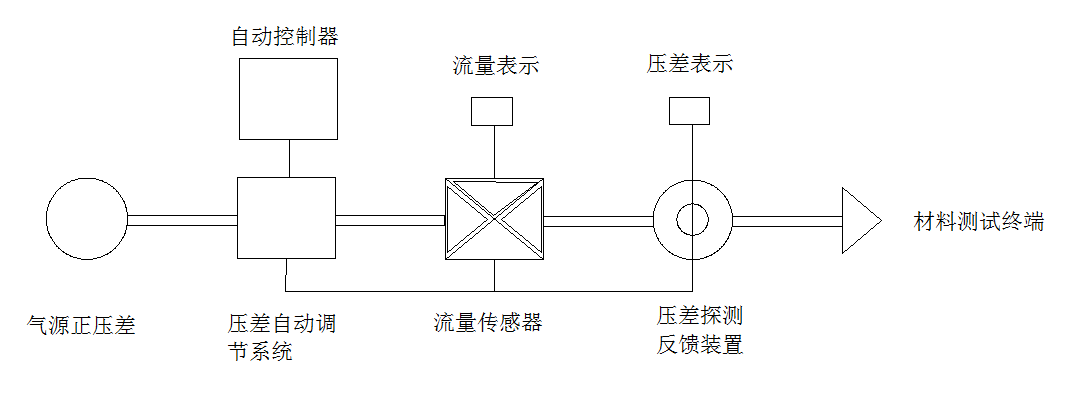

以正压差测量方式为例,我们看下压差法测试透气性简化原理:



将要测试设定面积的透气材料,置于终端测试台面上,启动测试,设备自定调节稳压系统按照设定好的程序自动调至预设压差,系统自动读取自动测试流量数值并作出判断是否在合格范围内,给出合格信号或超标警示。

由于不同的设备各有差异,其中之一是压差拾取点与材料测试终端输气管路长度,截面积,管道材料内壁的光滑度,管路的弯曲程度和弯曲次数以及经过分配阀门个数及气阻等多有关系。

特别注意的即使是同一台设备,量程两个极端点测试时,若不经过管道的气阻匹配也不能达到比较精确的结果。

气源湿度也是影响测试精度的原因之一,湿气重,传感器遭侵蚀灵敏度偏移,测试结果偏离真实值。
