防水膜在户外智能电子设备上的应用
时间：
李传勇
2021-09-06

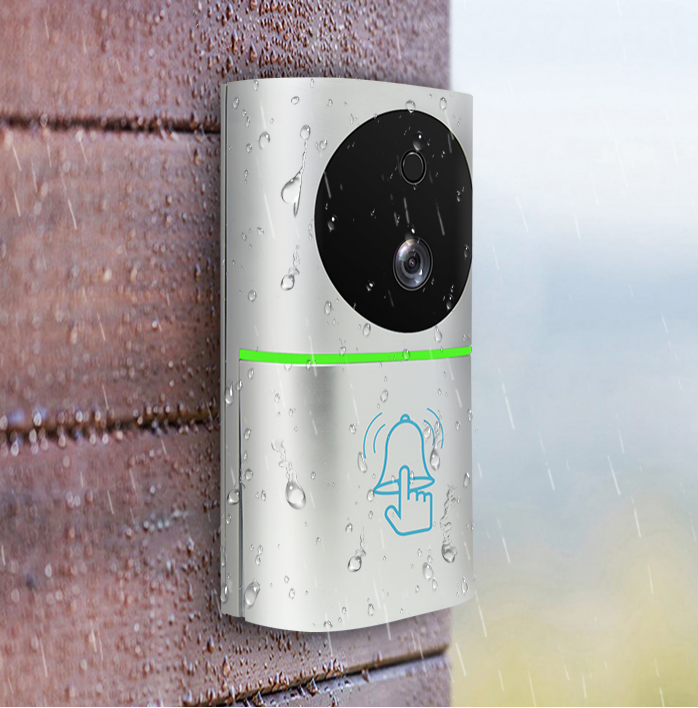

近年来随着互联网技术和材料技术不断发展，户外智能电子设备越来越多，功能也越来越丰富，给人们的生活带来了很多便利。比如智能门铃，其具有视频通话、拍照存档、远程监控、人脸识别、防拆报警、红外夜视等功能，可以全天候守卫家居安全。
因为户外的气候环境复杂多变，要想保证户外智能电子设备的正常工作，就要对内部的电子器件做好保护，特别是防水保护。以智能门铃为例，其主要的功能电子器件有高清摄像头，麦克风，扬声器和红外传感器等，为了保护这些电子器件，智能门铃的整机必须具备防喷射IPX5防水能力。这个时候相对于树脂外壳，金属外壳来说，透气孔与拾音孔，发音孔位置的防水透气膜是防水防护的薄弱环节。
区别于IPX7的1米30分钟浸没防水测试，IPX5的喷水测试主要是模拟产品在暴风雨气候环境中防水测试。IPX5对比IPX7，谁的防护能力更强？只看IPX5,IPX7的末尾数字，我们很容易会误解为IPX7比IPX5的防护能力更强，实际并不是这样，如果产品的外壳结构并没有充分遮盖，保护到防水透气膜时，IPX5的喷射实验会直接将很高的水压喷射在防水透气膜的膜材表面，此时膜材受到的水压将远远大于IPX7的静态1米水压。
我们先看一下测试条件的对比：
IPX5：防喷射，任意方向直接受到水的喷射无有害的影响,水流量12.5L/min,试验时间3min；如果忽略水喷射时散射造成的压力损失，水流量12.5L/min近似相当于30米静态水压。
IPX7：防静态水压，产品放置1米水深，浸泡30分钟，产品能正常使用，不受影响。
从这个对比数据上，我们可以看出IPX5是一个更为极端恶劣的实验条件。
应对这个使用，测试场景通常从两个方向着手对应。
一、产品结构可以实现一定程度的辅助防护：

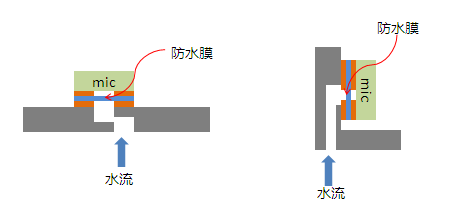

为了麦克风拾音和扬声器正常发音，产品壳体上必须有麦克孔和气压平衡孔，为了达到IPX5的防水能力，一般都会使用防水透气膜，并且为了减轻喷水对防水膜的冲击，壳体的开孔结构设计成Z型或者L型通道，这样可以避免IPX5喷射水流直接正面冲击到防水透气膜，起到辅助防护的效果，如下图：
二、选用高防水性能的防水透气膜，膜自身防护能力达到30米10分钟以上。
日津科技的音频级防水透气膜，在这个场景下，可以实现30米-50米的防水能力，同时能提供较低的声音传输损失，应用于智能门铃麦克风的防水保护，保证麦克风的拾音效果。
同理，日津科技的气压平衡防水透气膜应用于气压平衡孔位置，防水的同时起到均衡壳体内外气压和散热的作用，从而保证扬声器正常的发声以及其他电子器件的正常工作。
日津科技音频防水透气膜和气压平衡防水透气膜，基于膜材自身的特征以及特有的叠层结构设计，即使客户壳体不采用Z型或者L型通道设计，也可以实现产品整机IPX5的防水性能。同时日津科技做过充分的声学测试和防水测试，以及具有丰富的产品生产经验，可以保证防水膜质量的稳定性和性能的一致性。
在雨中畅想万物互联，日津科技期待为客户提供更优选的解决方案，并与客户共同成长。
