5ATM-50米深水防水透气膜的设计应用

时间：

赵新星

2021-11-29

现如今，伴随着电子产品不断发展，日常生活对于电子产品防水性能的需求也在逐渐提高，因此保护电子产品的防水膜也从IP54的防水防尘等级提升到IP68等级。然而对于市场的迫切需求，防水等级5ATM（50米防水）的运动类电子手环以及智能手表快速出现在我们眼中。

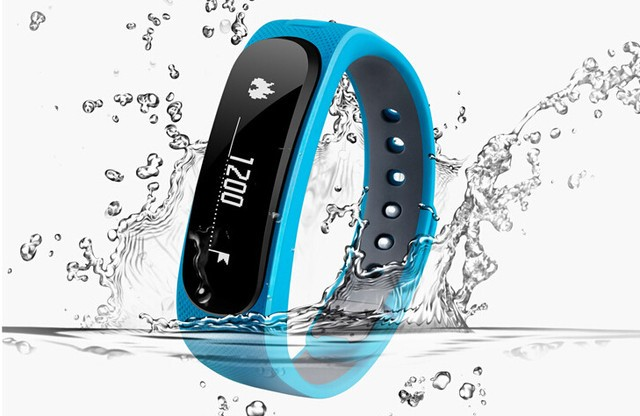

运动手环和智能手表作为一种兼具美观与实用的电子产品广受大众的青睐，同时因为经常带在手上不可避免的会直接接触水源，所以智能手表的防水性能也一直备受人们的关注。为达到5ATM的防水效果，产品通常采用一体成型的外壳，充电触电采用模内成型技术，再加点胶处理严密得包裹触点；高强度的外壳材料可以使产品整体刚性强度大幅度增加；在屏幕玻璃主体底壳之间采用热熔胶密封所有连接缝隙，但是对于产品内腔与外界联通的MIC孔、平衡透气孔和气压计透气孔则需要采用满足5ATM防水的透气膜进行隔离。

防水透气膜采用膨化聚四氟乙烯材料拉伸制成，微观结构成不规则的网状形态，且微孔孔径介于300nm以下时，材料才可以在满足防护液态水，同时保留一定的透气性能。微孔透气膜材料防水失效通常是因为膜受到水压的压迫产生拉伸变形，导致微孔受到拉伸张力孔径变大，从而出现水滴在5ATM压力下从材料表面渗出或因为水压超出防水膜本身的抗拉伸强度出现破损。相对于浅水用防水透气膜，深水膜需要有更小的微孔孔径、更优秀的材料抗拉伸强度，在承受5ATM水压的同时膜材料本身的不会产生过量形变或破损，从而导致产品失效现象。同时为避免潜在失效风险，产品设计之初还需要在靠近电子产品内腔的一侧增加支撑用防护钢网，进一步减小防水膜在承受水压时的材料变形量，使产品满足防水功能需求。
