图片名称

ePTFE膜微孔孔径检测标准

时间:

陈洪福

2022-04-11


ePTFE防水透气透音膜为电子产品防水要求下的高分子微孔防水材料。从制作工艺来看,膜材的工艺路径较长,同工位会出现多次循环加工;对设备能力,环境维护,控制参数的稳定性及技术要求更加严格精确;为了获得均匀的透气性、防水能力以及声学效果,同时达到相互间的平衡,日津科技致力于对ePTFE膜材的研发、制备等关键技术的持续开发。

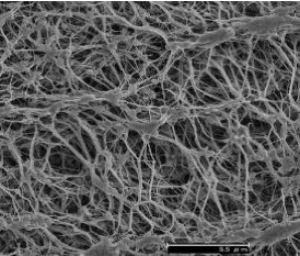

ePTFE音频膜结构为微孔多纤膨化形状,膜材微孔通道相互贯通允许气体分子(空气)轻松通过,纤维连接处多为结点固定;由于膜材料功能需求差异性,膜材料的微孔孔径大小和成纤方式也各不相同,膜材的横向和纵向强度也会有相应变化,常规检测主要为厚度,克重,透气,防水,孔径等数据。ePTFE的平均孔径、孔隙率及微观结构可以通过改变拉伸过程中拉伸温度、拉伸倍数、拉伸率等条件来进行调节,以满足客户对防水、透气、声学等性能的不同要求,验证膜材料物理性能的常规方法为孔径与泡点压力的有效分析(如表一,表二)。

1.过滤膜孔径与起泡点压力对照表(水浸润法)

孔径(um)

起泡点压力(MPa)

孔径(um)

起泡点压力(MPa)

0.22

0.35-0.4

1.2

0.08

0.3

0.3

3

0.07

0.45

0.23

5

0.04

0.65

0.14

8

0.03

0.8

0.11

10

0.01





2.过滤膜孔径与起泡点压力对照表(60%异丙醇浸润法)

孔径(um)

起泡点压力(MPa)

0.1

0.15

0.22

0.09

0.3

0.08

0.45

0.07

0.65

0.05

ePTFE多孔防水透气膜的防水性和透声性从防水性考虑:IPX7多孔膜平均孔径标准为1μm以下,5米防护音频优选数值为0.45μm 、10米防护音频膜优选数值为0.28μm 、50米防护音频膜优选数值为0.2μm 以下。

日津科技拥有成熟的案例经验、先进的生产检测设备及可持续改善的研发组织,可提供满足客户多种需求的防水透气膜产品,为满足客户需求提供优质的产品与服务。

ePTFE,防水透气膜
