50米防水=50米潜水吗?防水级别详解

作者:
2020/08/17 18:23
浏览量
【摘要】:
防水级别详解

经常看到智能手表,有的标示为防水等级是IP67,有的标示为50米防水,这是什么意思呢?

首先,我们要知道IPX标准是什么。

IPX标准(国际工业防水等级标准),其实IPX标准为是IP标准组成部分,是电子产品用来测试防尘防水的一个国际标准,IP后面为两个数字。前面的一个数字代表的是该产品的防尘标准,后面的数字代表这款产品的防水级别。上文提到的IP67标准,那么他的防尘级别便是达到了标准的第6级、防水标准为第7级。

下面是具体数字所代表的含义

第一位表示防尘指标:

0 、无防护 、对外界的人或物无特殊防护

1 、防止大于50mm的固体外物侵入;防止人体(如手掌)因意外而接触到电器内部的零件,防止较大尺寸(直径大于50mm)的外物侵入

2 、防止大于12.5mm的固体外物侵入;防止人的手指接触到电器内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入

3 、防止大于2.5mm的固体外物侵入;防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件

4 、防止大于1.0mm的固体外物侵入;防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件

5 、防止外物及灰尘 完全防止外物侵入;虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电器的正常运作

6 、防止外物及灰尘;完全防止外物及灰尘侵入

第二位表示防水指标:

IPX1:代表垂直滴水,垂直方向滴水没有影响,水流量1mm/min,试验10min;

IPX2:15度滴水,当外壳的各垂直面在15度范围内倾斜,垂直滴水应无有害影响,水流量为3mm/min,每个倾斜位置2.5min;

IPX3:淋水试验,各垂直面在60度范围内淋雨,无有害影响,水流量0.7L/min,试验时间10min;

IPX4:溅水,向外壳各方向溅水无影响,各垂直面在180度范围内淋雨,水流量10L/min,试验时间10min;

IPX5:喷水,向外壳各方向喷水无影响,水流量12.5L/min,试验时间3min;

IPX6:猛烈喷水,向外壳各方向强烈喷水无有害影响,水流量为100L/min,试验时间为3min;

IPX7:短时间浸水,浸入规定压力的水中经规定的时间后外壳浸水量不至于达到有害程度,放置于一个潜水箱中,一般深度1米,试验时间为30min;

IPX8:连续浸水,生产厂和用户协商浸水的深度和时间。

大部分的手环为IP67,可以看到IPX7的定义,并不能说是严格意义的防水,只是指简单的半小时浸泡实验。如果要想做到真正意义上的防水,就应该是选择最高级别的IPX8。

以下为某防水处理厂家内部对IP标准做更精细的量化:

等级

防水水平

测试目标

细节

0

无防护

——

——

1

滴水

垂直滴水应无负面效果

测试时间:10分钟

水量:相当于每分钟1mm的雨量

2

倾斜15°滴水

倾斜到正常姿态的15°时,在伞状保护下垂直水滴应无负面效果

测试时间:10分钟

水量:相当于每分钟3mm的雨量

3

喷雾

加压喷雾在设备外部上应无负面效果

测试时间:5分钟

水量:0.7L每分钟

水压:80~100kpa

4

泼溅

水从任何角度泼溅到设备应无负面效果

测试时间:5分钟

水量:10L每分钟

水压:80~100kp

5

低压水柱

从喷嘴(6.3mm)射出的水柱从任意角度喷射到设备外壳上应无负面效果

测试时间:3分钟

水量:12.5L每分钟

水压:距离3m时30kpa

6

高压水柱

从强力喷嘴(12.5mm)射出的水柱从任意角度喷射到设备外壳上应无负面效果

测试时间:3分钟

水量:100L每分钟

水压:距离3m时100kpa

7

进入水中超过最多1m

设备外壳在明确的条件,包括水压和时间下,浸入水中(最多浸入1m)时将不会因浸水而导致设备破坏

测试时间:30分钟

设备高度低于850mm时,设备外壳最低点需浸没于水面以下1000mm

设备高度高于850mm时,设备外壳最高点需浸没于水面以下150mm

8

进入水中超过1m

终端与制造商商定条件,适合于长时间浸入水中,通常这表示该设备是密封的。然而在某些设备上,也可指水可以浸入但不会造成负面效果

测试时间:持续浸入水中至少1小时

深度由终端与制作商商定,市面上标榜防水等级IPx8智能手机测试高度通常为1.5m

*每家公司内部具体定义,会存在一定区别



手环可以防水50米或者100米又是什么意思呢?



很多手环称自己的手环支持XX米防水,这里所采用的标准为防水手表常用的标准。可以防水多少米,只是一种用来表示产品的防水的规格,而不是真正意义的可以防水100米,那么这个标准又是什么?

有些人将此种防水等级称为ATM系列或BAR系列。

ATM是Atmospheric的缩写,代表气压,1ATM指1个标准大气压。BAR是压强单位,1 标准大气压=1.01325 巴(BAR),实际使用中1ATM≈1BAR。

当手表上标示着:3ATM或者30米防水,它代表的意思是适用于日常使用,不可用于游泳或者浸泡在水中;可以抵抗少量洗手洗脸溅水和雨水。

当手表上标示着,5ATM或者50米防水,它代表的意思是适用于在浅滩短程游泳,不可用于潜水或浮潜。

当手表上标示着,10ATM或者100米防水,它代表的意思是适用于游泳和浮潜。

当手表上标示着,20ATM或200米防水,它代表的意思是适合在水中有高冲击力的运动和一些潜水活动,比如潜游。

根据标准GB/T 30106-2013 / ISO 22810:2010《钟表-防水手表》表述,如果要达到5ATM的标准,如何做到呢。原文如下:“在环境温度18°C-25°C,将手表完全浸入盛水的容器中,在1min内将容器内的压力升高到至少2BAR的超压(注:如果5ATM就是5BAR超压),并保持10min,然后在1min内将压力降至周围环境压力。”这段文字表明三个问题要注意,一是水是静止的,二是常温,三是试验时间10min。



所以50米防水和可以在50米的水下深度工作是两码事。



以下为华为针对穿戴设备的防水等级说明:





千万要注意:

1.智能手环的防水并不是万能的,他也是有自己的一些不足,其中最最需要大家注意的是,千万不要带着它蒸桑拿以及洗热水澡。无论是标明防多少米的,均不可于热水(>40C°)中使用,水蒸气是不防的,因为,水分子在温度升高的情况下渗透性大大增强,而所有的防水标准均是基于冷水设计的。

2.一般的运动手表不适合潜水,潜水设备需要符合EN 13319-2000/ISO 6425-2018相关标准。

3.不管哪款手表,都不允许在水下进行按键操作。

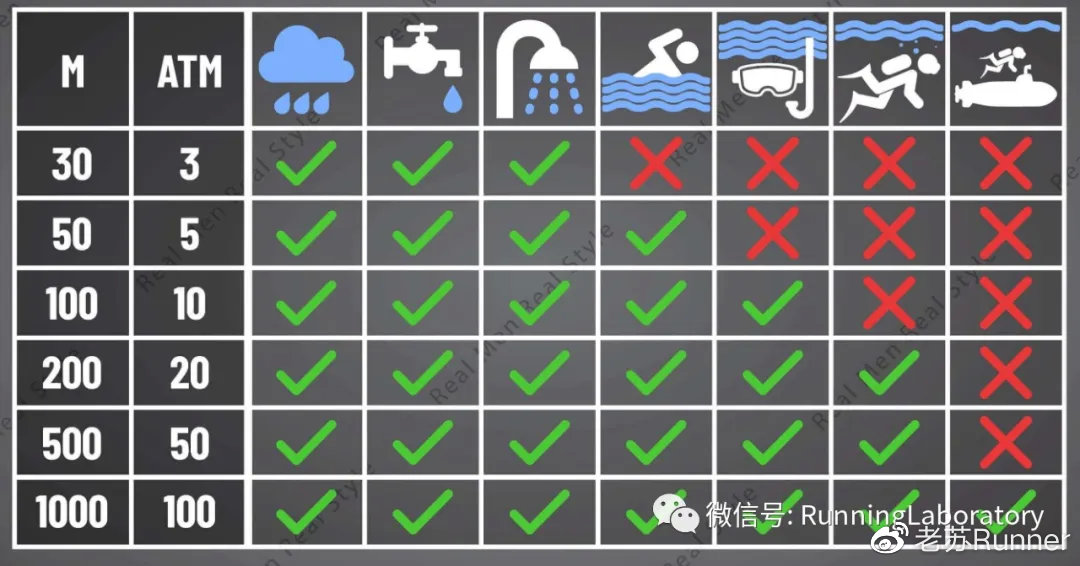

下图对各级防水是比较形象的说明
