浅谈防水透气阀的选型问题

作者:
杨坤峰
2021/03/15 09:19
浏览量
【摘要】:
防水透气阀是日津科技的最新产品,它是以高分子聚四氟乙烯微孔材料(EPTFE)为基础,针对不同行业的应用型产品。

防水透气阀是日津科技的最新产品,它是以高分子聚四氟乙烯微孔材料(EPTFE)为基础,针对不同行业的应用型产品。主要用于防护因极端恶劣或变化无常的环境条件(如温度、高度、有害气体等剧烈变化)所导致密封件失效,从而造成敏感电子元件或其他重要器件受到的损害。产品本身具有防水、防尘、透气(平衡箱体内外气压)、疏油、防腐、防紫外线、耐酸碱高温等特性,防水透气阀可有效平衡压力并减少密闭外壳中的凝露现象,同时阻隔固体和液体污物进入。该产品可提高户外电子设备的安全性、可靠性,延长它们的使用寿命。应用场景包括动力电池、照明灯、基站通信设备、医疗设备等等。

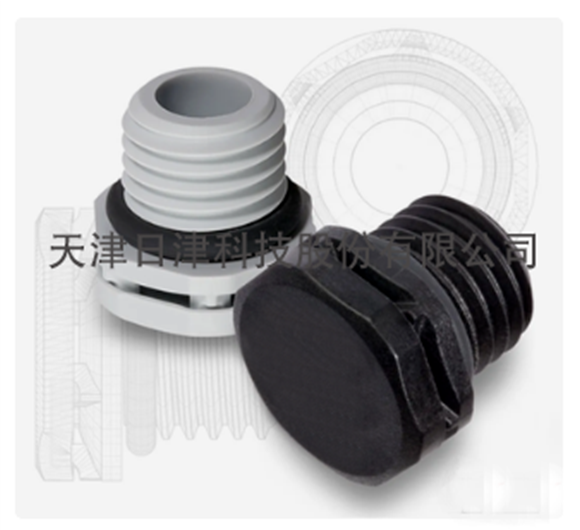

防水透气阀示意图

螺纹系列防水透气阀经过专门设计,可提供疏油防护,且能够承受恶劣环境中的机械应力。该产品有多种尺寸和功性能选项可供选择,能够满足您全方位的应用需求。但是在我们实际的项目应用中,我们怎么选择具体的产品型号呢?这需要专门的计算来确定,以动力电池pack包为例,如果此动力电池包需要防水透气阀的功能,其计算和考虑因素如下:

选用防水透气阀时要充分考虑温度、湿度、防水和振动等环境的适应性要求,以确定透气阀的材质和透气量。防水透气阀的技术指标一般为:使用温度范围、某气压值下气流量、残留压差和水性能等。选用透气阀时,可根据密封机箱内实际空气容积,利用理想气体状态方程PV/T=常数,来确定排气量,最终确定需要安装透气阀的大小和数量。

假如,该电池包密封盒外形尺寸为2000×2000×500(mm)。在标准大气压、常温下,经计算可得出安装透气阀的数量。计算过程如下:

根据气体状态方程



方程式中,T1为初始温度(设为20℃);T2为升至温度(设为70℃);V1为初始温度时被测气体体积(即盒内容积,经计算得1.96×108mm3,为1.96×105ml);V2为T1升至T2,V1膨胀后的体积。

根据公式V2=V1×T2/T1

其中T1、T2为绝对温度,T1=273+20=293,T2=273+70=343,经计算V2约为229000ml。设定温度时间t=30min,若要密封盒内气压保持不变,向盒外排出气体的流量应为:



V2-V1)/t=1100ml/min



日津科技对应的M12型防水透气阀的透气量在400~5000ml/min,具有透气量可选择空间范围大,防水性能稳定,高效疏尘等特点,能够全方位的满足客户在不同场景下的需求。
